實用型大錐度中走絲

發布時間：2025-07-12瀏覽次數：3

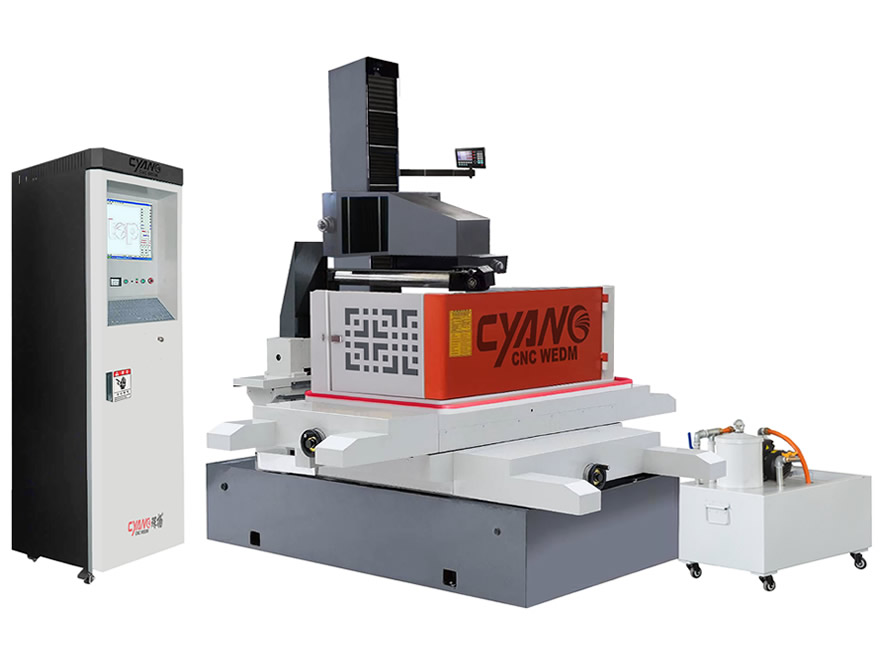

DK550D

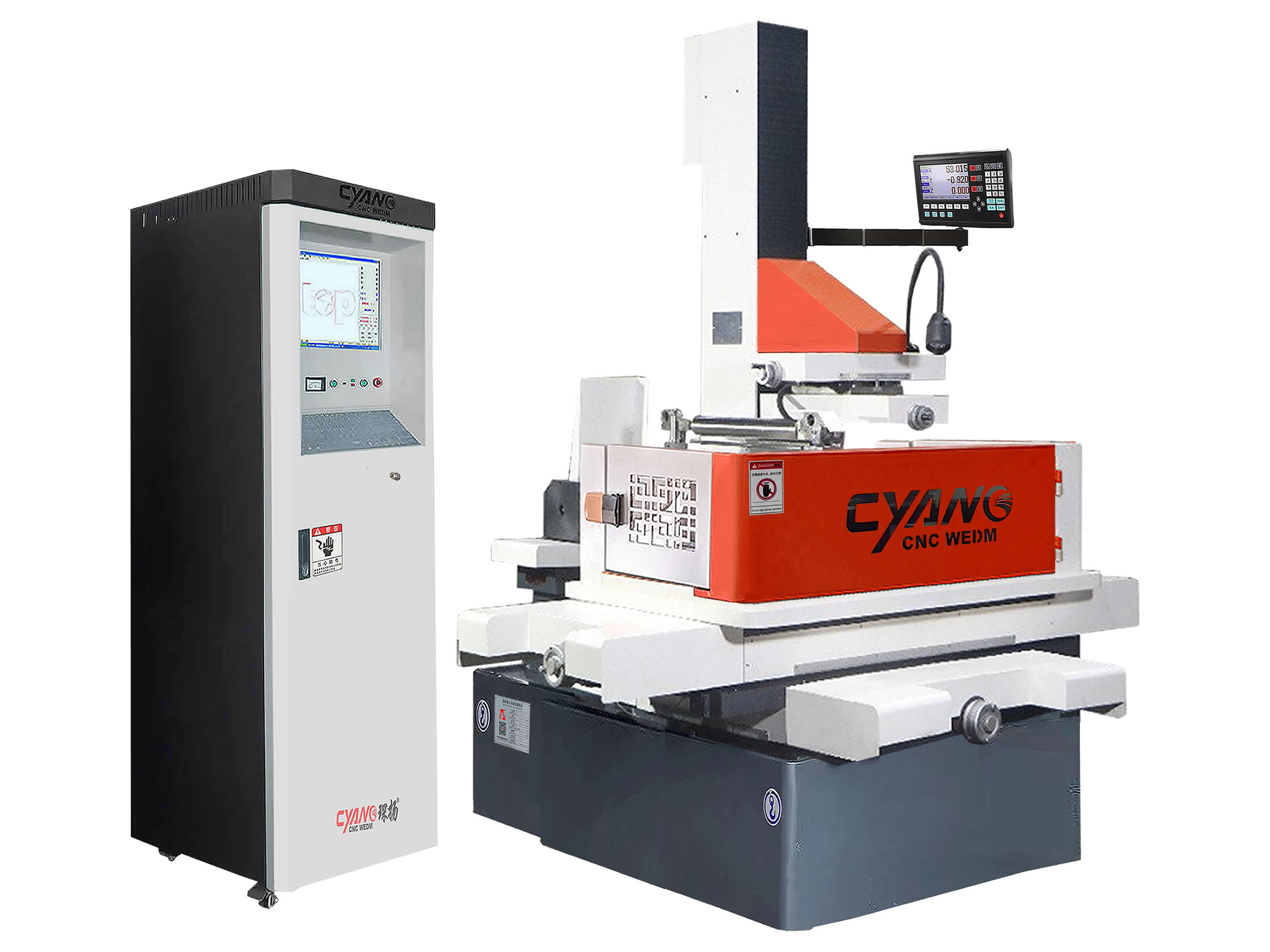

DK630D

大錐度特點

● 精密搖擺式隨動結構錐度裝置，噴水跟隨鉬絲傾斜，在切割中確保排屑順暢，加工穩定。

● 床身是采用高強度蜂巢式鑄件設計成型的基座，為機床的承重部件，配合最佳的C型支柱設計來承載錐度機構，降低鑄件應力所造成的變形，以達到高精密的基本要素。

● 灰口鑄鐵HT250 以上，兩次高溫退火及時效處理，確保機械精度的恒久不變。

● 運絲筒采用輕型鋼質材料表面鍍鉻，耐磨抗腐蝕，平穩度高、配置變頻器控制往復旋轉，提高加工精度、光潔度，減少斷絲。

● XYUVZ軸運動導軌采用精密直線導軌，保證了機床的快速響應度和定位精度。

● 運動絲桿采用南工藝C3級高精度滾珠絲桿，提高了機床的定位和重復定位精度。

● 折疊式水槽門結構，左右開啟，便于裝夾工件和穿絲操作。

● 全自動電磁潤滑泵潤滑運動絲杠及線軌，提高機床使用壽命。

● 多級精密過濾（過濾精度10μm）供液系統，過濾效果更佳，提高工作液的潔凈度和排渣能力，有效延長工作液的使用壽命，減少排放，符合環保要求。

● 引進國際先進技術標準的控制電柜，外形美觀大方，內部結構優良合理。散熱效果好，電柜出廠前均經過長時間的高溫老化，保證元器件適宜于長時間連續工作。

數控系統功能：

● 坐標系：增量坐標（相對坐標）；

● 圖形坐標變換、縮放、旋轉功能，圖形跟蹤顯示功能；

● 直線、圓弧插補功能；

● 斜度加工功能；

● 上下異面加工功能；

● 短路、斷絲處理功能；

● 停電記憶功能，加工結束自動停機功能；

● 自動對端面、對中心功能；

● 自動加過渡圓弧功能（任意，拐角功能）；

● 反向加工功能；

● 菜單技術、自動編程功能；

● 數控系統可與多種設計軟件無縫連接，兼容DWG、DXF等多種格式的圖形文件。

● 具有強大的網絡通訊功能，實現數據傳送。

● 多刀切割功能；

● 脈沖電源的控制參數直接由軟件來控制，改善了脈沖電源輸出的抗干擾能力，從而提高了加工工件的粗糙度，降低了鉬絲的損耗。可選擇多種脈沖電源波形適合各種加工情形，提高了切割高工件的能力；

● 簡化了控制面板上的操作按鈕，將大量的按扭功能直接由軟件控制來實現。

● 多功能手控裝置，人性化設計，有效提高操作便捷性。

主要技術參數
