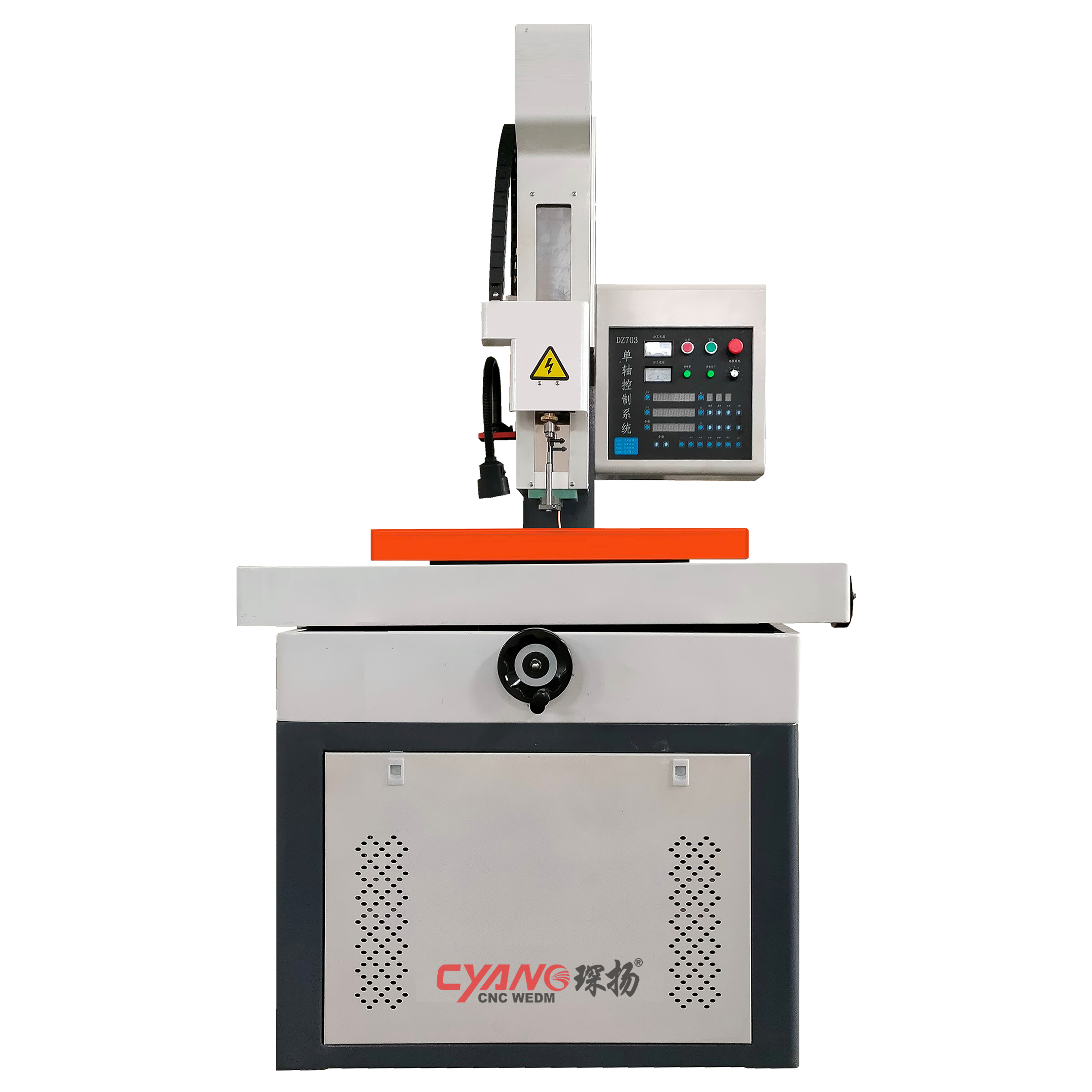

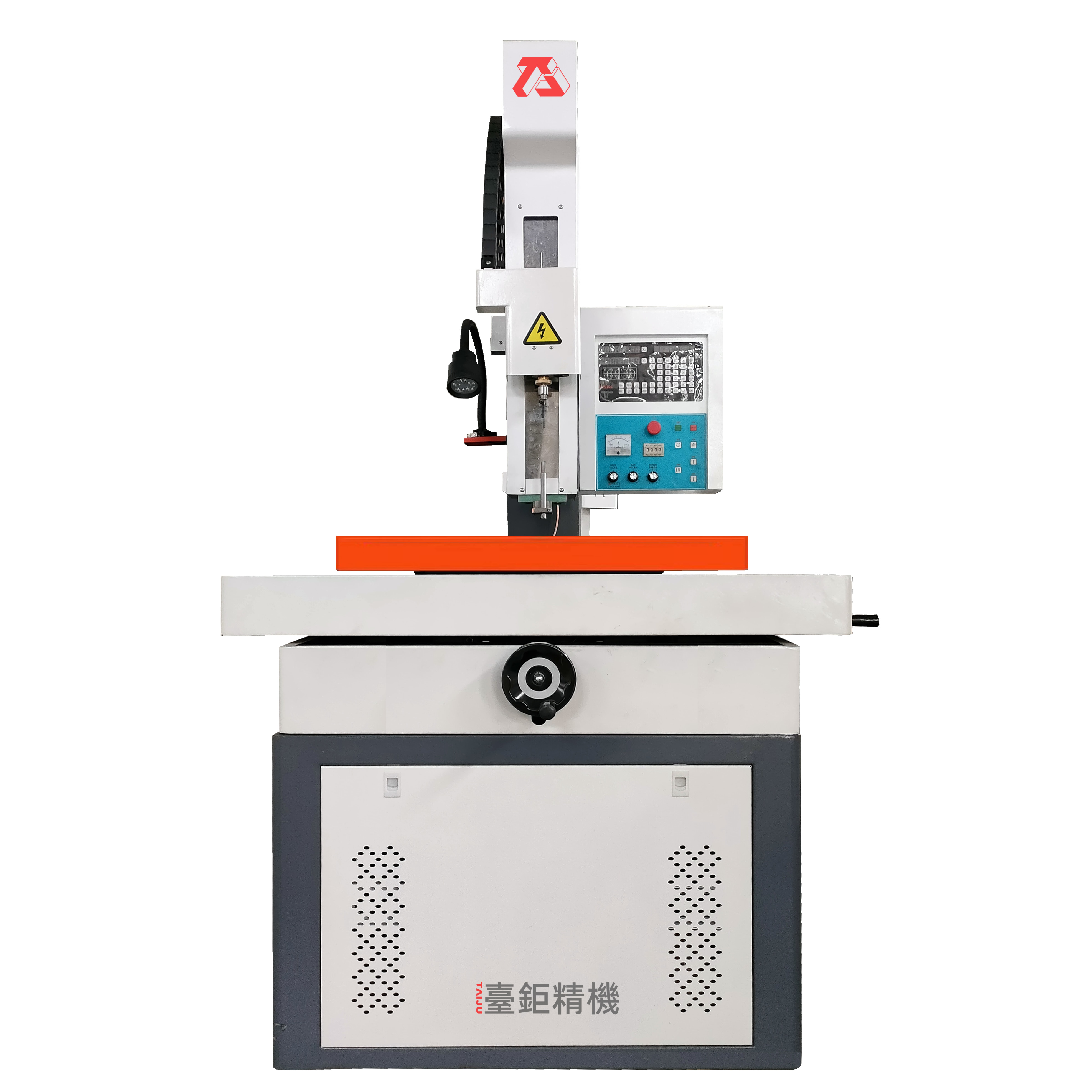

電火花高速穿孔機

發布時間：2019-03-15瀏覽次數：548

0.15mm微小孔機

三軸數控全自動穿孔機

0.3mm細孔放電機

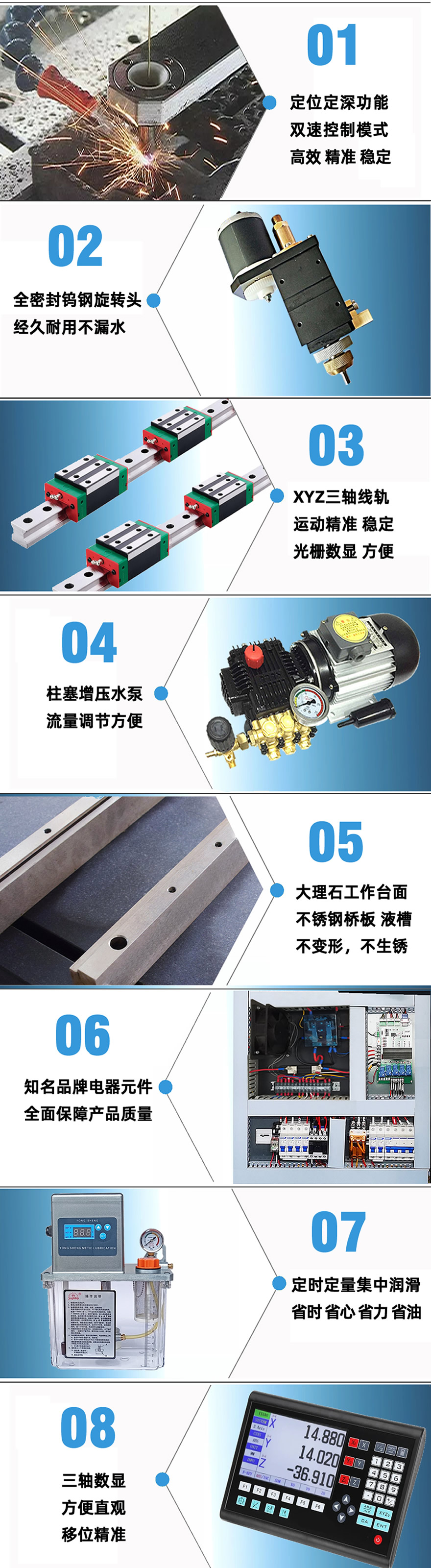

主要功能

● 能加工不銹鋼、淬火鋼、硬質合金、銅、鋁、鈦合金及各種高溫合金導電材料；

● 能加工孔徑￠0.3～￠3.0,最大深徑比能達300:1以上；

● 能直接從不規則形狀,球面，曲面的小孔快速加工。直接從斜面，曲面穿入，黃紅銅電極皆可；

● Z軸行程350mm，一次可裝夾500mm電極，減少更換次數，節約時間成本；

● Z軸混合步進電機，電動升降。自動復位、碰邊定位和深度計算定深功能；

● 電機旋轉頭一體設計，采用鎢鋼耐磨片及多重防水結構；

● 采用高壓水泵/氣泵，直接使用自來水作工作液，成本低，無污染，無公害，符合環保要求；

● 主軸采用直線導軌，操作方便，便于主軸快速上升、下降，實現高效穩定加工；

● 采用集中潤滑系統，使操作更加方便，確保潤滑部件的常潤性，大幅提升機械使用壽命；

● 采用機電一體設計，大部分元器件裝在電器柜內，減少機床占地面積；

● 工作臺 X、Y軸配有光柵數顯。碰邊定位功能，操作方便；

● 數字自適應脈沖電源技術，獨特的快速SML回路，電極消耗低，加工表面平滑無毛邊；

● 電極旋轉采用同步帶傳動式旋轉頭，體積小、噪音低；

● 工作臺采用亞克力透明防護罩，便于加工中觀察；

● 精密花崗石工作臺面，不銹鋼工作液槽，不變形，不生銹，便于保養。


規格及主要參數

項目/型號	DD703-4535	DD703-6040
X、Y行程	450 x350 mm	600 x400 mm
工作臺尺寸	500×400mm	600×400mm
工作液槽尺寸(WDH)	710×470×40mm	850×520×40mm
電極直徑范圍	Φ0.3-Φ3.0mm	Φ0.3-Φ3.0mm
最大工件重量	300kg	400kg
最大加工深度	400mm	400mm
主軸頭行程（Z軸）	300mm	300mm
主軸伺服行程（Z軸二次）	320mm	320mm
主軸最大調整速度	200mm	200mm
旋轉頭(C軸)轉速	20-120rpm	20-120rpm
工作液最大壓力	7.0Mpa	7.0Mpa
最大加工電流	30A	30A
最大穿孔速度	10-60mm/min	10-60mm/min
導向器與工作臺面最大距離	50-400mm	50-400mm
電極最大長度	500mm	500mm
工作臺面高度	920mm	920mm
工作液桶容量	2X25L	2X25L
主機尺寸 (長×寬×高)	1250×1050×1900mm	1350×1150×2000mm
包裝尺寸(長×寬×高)	1550×1350×2200mm	1650×1450×2200mm
機床總重量	760kg	860kg
加工材料	不銹鋼、淬火鋼、硬質合金、銅、鋁等	不銹鋼、淬火鋼、硬質合金、銅、鋁等
顯示屏幕	XY軸光柵數顯	XY軸光柵數顯
NC 控制軸	Z軸電動	Z軸電動
XYZ軸導軌	直線導軌	直線導軌
坐標模式	相對/絕對坐標	相對/絕對坐標
工作液	自來水	自來水
工作液過濾方式	淺隙式	淺隙式
尺寸單位	公制	公制
最小設定尺寸	0.005mm	0.005mm
最大設定尺寸	±999.995mm	±999.995mm
標準電源	380V±10%/50Hz/4KVA	380V±10%/50Hz/4KVA
環境條件	15-30℃/40-80%	15-30℃/40-80%
水泵	額定工作壓力為7MPA，流量2.1-2.5L/MIN, ,功率0.37-0.5KW.	額定工作壓力為7MPA，流量2.1-2.5L/MIN, ,功率0.37-0.5KW.
